ガスタービンの廃棄熱回収ボイラー 組み合わせサイクル発電 95.6t/H 定数

ガスタービン廃棄熱ボイラー 結合サイクル発電 熱回収

概要:

化学生産過程で大量の高温廃棄ガスが生成されます.この廃棄熱ボイラーは,特殊な材料と防腐構造を使用して,効率的に原子炉からの廃棄熱を回収しますプロセスや発電のための蒸気を発生させ,エネルギー全体の利用率を向上させる.

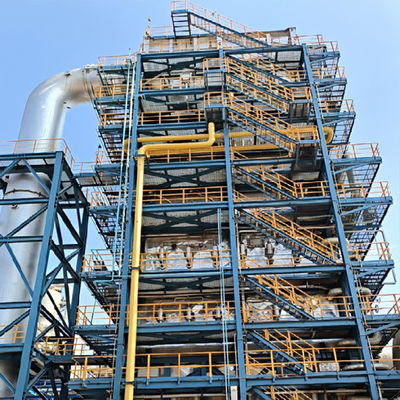

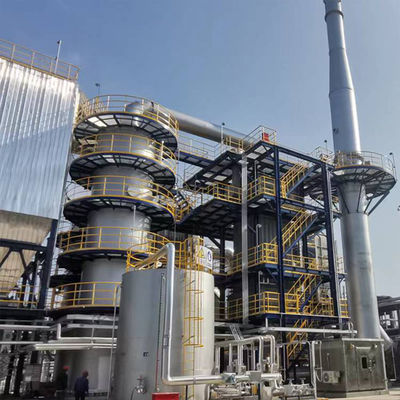

製品画像:

製品紹介:

この廃棄熱ボイラーは,高温の煙草ガス廃棄熱回収のために設計されています.95 を生成します.6t/h (圧力3.9MPa,温度440°C) の中気圧の超熱蒸気.その蒸気源は2つの部分から成ります. 56.2t/hはシステム自体によって生産された飽和蒸気と 39.外から供給される飽和蒸気4t/hさらに,ボイラーは,前熱プロセスによって,外出のために高温の熱水を 26.89t/h に変換します.装置のプロセス蒸気需要とエネルギー利用を同時に実現する総エネルギー消費を大幅に削減する.

廃棄熱ボイラーは"P"型構造を採用し,蒸気ドラム,スクリーン蒸発部,高温/低温スーパーヒーター,高温/低温蒸発部分と高温/低温エコノマイザー高温と低温のスーパーヒーターの間に水噴霧冷却装置が設置され,蒸気温度を正確に制御する.衝撃波の煙草吹風機がモジュールの間に配置され,高周波の衝撃波を通じてリアルタイムで煙草を浄化し,加熱表面の安定した熱伝達効率を確保します..

技術仕様:

利点:

(1) について効率的な廃棄熱回収:

860°Cの高温の煙ガス (193192Nm3/h) に適応し,176°Cまで深冷化し,廃棄熱の効率的な利用を実現します.
わかった
(2) 柔軟な蒸気統合:

蒸発容量は95.6t/h (外部蒸気アクセス39.4t/hを含む)精製や化学プロセスのダイナミックなニーズを満たすために正確に制御されています..
わかった
(3) モジュラルの堅調な保守:

型式P+温度ゾーンモジュール設計 (高低温スーパーヒーター/蒸発器/エコノマイザー)熱伝達効率が15%以上向上する.

(4) エネルギー省エネの重要な統合:

予熱プロセスは高温の熱水を 26.89t/h 生産し,同時に装置の全体的なエネルギー消費量を 20%~30%削減します.

(5) 高級 温度 制御 技術:

水噴霧冷却装置は,蒸気3.9MPaの容許を ±5°Cで制御し,システムの安全で安定した動作を保証します.

研究開発と生産

ルイディングは,江苏省のクリーンインシンレーション資源工学技術センターと,JICUI-ルイディング共同イノベーションセンターの鍵となる研究室を設立しました.

これは実験室は,ICP誘導結合プラズマ放出スペクトロメトリ,原子吸収スペクトロメトリ,原子熒光スペクトロメトリなどの先進的な検出装置を備えています高温燃焼イオン染色体分析器重金属分析,元素分析,排出ガス熱値分析の 能力を持っています.灰の融点検出燃焼ボイラー水質試験,下水分析,揮発性廃棄物分析など

関連製品:

主な顧客は

会社紹介

Ruidingは,熱酸化機 (火焼場とも呼ばれる) を含む産業廃棄物燃焼処理システムのエンジニアリング,製造,建設,稼働サービスで専門です,熱回収システム (ボイラー),圧力容器,煙草ガス処理システム (DeSOX,DeNOx),プレート熱交換器など

Ruidingは環境保護工学2級 (廃棄ガス,廃棄物液体,廃棄物固体処理) EPC証明書,ASME証明書,A級のボイラー製造免許プレス容器のA2設計と製造証明書,GC1,GC2プレスパイプラインの設計と建設証明書.

騒ぎ250万平方メートルの建築面積をカバーし,専門職と技術スタッフが300人近くいます 500以上のエンジニアリングプロジェクトを完了しました国内外の様々な産業に広がっています石油化学業界で大きな市場シェアを持つ.

常連質問:

1会社の主要事業は?わかった
産業用廃棄物 (廃棄ガス/廃棄物液体/固体廃棄物) の3つの処理装置と特殊ボイラーのR&D,設計,生産,設置,投入に焦点を当てます.熱交換機など泥乾燥機など)
2業界資格の証明書を持っているか?
社内では,品質,環境,労働衛生,労働衛生,安全管理システムの認証が完了しました.環境保護の技術契約の2級資格を持っていること,B級特殊環境工学設計,A級ボイラー製造資格,A級ボイラー設置,検査および保守証明書,A2 圧力容器設計及び製造証明書, GC1, GC2 圧力パイプラインの設計と設置証明書,およびA級環境汚染管理 (廃棄物,廃棄ガス,廃棄物液体) の資格証明書.
わかった3主要な製品とは?
(1) 廃棄物ガス焼却装置:
再生性熱酸化炉 (RTO),再生性催化酸化炉 (RC0),催化酸化炉 (C0),高温熱焼却炉 (T0),カタリティスデニトリ化炉 (SCR)
(2) 液体廃棄物焼却装置:
有機廃棄物液体焼却機,塩を含む廃棄物液体焼却機,重部品残留物焼却機
(3) 固体焼却器:
組み合わせた回転炉焼却機,ガス制御ピロリシス焼却機,流体床焼却機,ステップ式焼却機
(4) A級ボイラー:
モジュール式廃棄熱ボイラー,トンネル廃棄熱ボイラー,炉とボイラー統合焼却ボイラー,大きな空洞膜壁ボイラー,火管ボイラー
(5) プレート熱交換器:
完全に溶接されたプレートプレート熱交換機,高効率の渦管熱交換機,高効率の螺旋管熱交換機
(6) 燃焼補助装置:
泥乾燥機 オーダーメイドバーナー 固体廃棄物粉砕機 VOC触媒
4国境を越えた協力の経験はありますか?

燃焼炉の構造の最適化,熱回収などをカバーする29の特許技術があります 中国で一流の設計チームを持っています焼却炉の技術に精通し,焼却炉の操作に精通している設計者は,堅牢な理論的基礎と豊かな設計と実用的な経験を持っています.国内外の先進機器の操作を組み合わせて プロセスと構造設計を行います設計応答は迅速であり,計画が購入者の要求に応じて時間内に変更され,購入者のデータとプロセスに従って最適化提案ができます.
5サービス範囲には何がありますか?
プロジェクトコンサルティング,設計,設備製造から設置,稼働まで,プレッシャーパイプラインとボイラーの改装をサポートします.
6参考になる成功事例は?
石油,化学,製薬,固体廃棄物処理を含む複数の産業にサービスを提供しています.典型的なケースには有機廃棄物ガスRTOシステム,化学廃棄物液体焼却プロジェクトなど
7協力や引上げは?
公式ウェブサイトのオンラインフォームを通じてご要望を提出するか,
テレフォン: +86 15606162805 ; +86 0510-87418884
メール: ruiding@rdee.com.cn
地址:中国江苏省イキシング市,シンツァウアン工業集中地域
8国際的なビジネス協力はありますか?
独立した輸入および輸出権を保持し,我々は,海外の顧客のために機器輸出と技術ソリューションカスタマイズサービスを提供することができます.
