膨らんだ変形枕プレート 波紋構造 熱交換

膨張形変形枕板 波紋構造 熱交換アプリケーション

概要:

膨張板では,高効率の熱交換性能がハイライトです.熱交換プレートの孔穴は,ユニークな流れガイドチャネルを形成するために三角形孔穴と協力この構造は,流体を通過すると,流体が低流量で渦巻きを作り出し,熱交換効果を大きく高めます.プレート構造全体が合理的に設計されている熱交換面積を増やし,熱交換を十分にする.高温・高圧産業生産シナリオや高エネルギー節約要求の廃棄熱回収システムにおいて熱交換性能が優れているため,高圧プレートはシステムの効率的な動作に強力なサポートを提供できます.

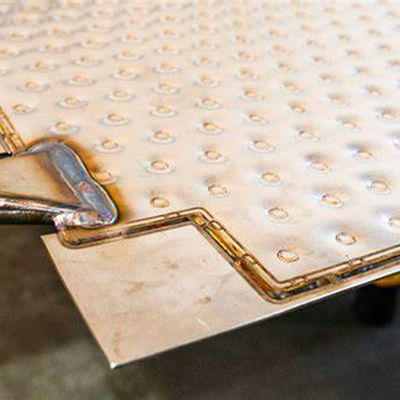

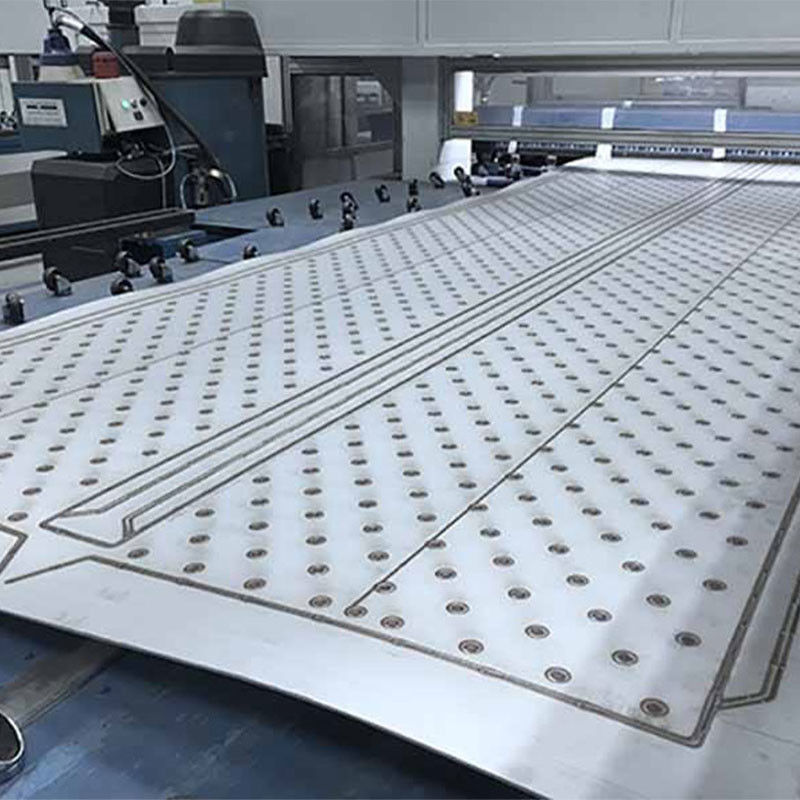

製品画像:

簡潔な紹介

枕状のプレートは,レーザー溶接または抵抗溶接プロセスを通して2枚の金属プレートをスポット溶接し,水力膨張技術と組み合わせて波動流通チャネルを形成して形成されます.密封の特徴を有する構造的安定性,高圧耐性 (100 Bar),高温耐性 (800°C). 設計要件により,以下に分けられる.
わかった単層プレート:ベースプレートはより厚い (≥2mm),上部薄いプレートは拡張され形成され,ジャケット付き容器や静的熱伝送シナリオに適しています.
わかった二重層プレート:二重薄いプレートは,ダイナミックな熱伝送要件に適したモジュール式熱交換器の積み重ねユニットを形成するために対称的に拡張されます.
わかった流量ガイドバフルの設計:流体の流れ方向は,流量速度分布と熱伝送効率を最適化するために,溶接器を通して導かれます.

製品パラメータ:

利点:

(1) レーザー溶接: 密着と圧力耐性を保証する高精度溶接品質

わかった

(2) 液圧膨張形状: 流通管の渦巻きは熱伝達を強化し,効率は30%以上向上します.

(3) 極端な作業条件 (100 Bar/800°C) に対応し,耐腐食性,耐変形性

(4) 完全に密封された構造,漏れのリスクなし,使用寿命15年以上.

(5) 単層/二層凸版板は,異なる熱伝送シナリオに柔軟に適応します.

適用:
(1) について産業用熱伝達: 原子炉外套,煙草ガス廃棄熱回収,溶融結晶化器

(2) について環境保護とエネルギー: 下水処理,氷貯蔵システム,排気ガス冷却

(3) について冷蔵庫と熱貯蔵庫:プレート落下フィルム冷却器,浸泡式熱交換器

研究開発と生産

ルイディングは,江苏省のクリーンインシンレーション資源工学技術センターと,JICUI-ルイディング共同イノベーションセンターの鍵となる研究室を設立しました.

これは実験室は,ICP誘導結合プラズマ放出スペクトロメトリ,原子吸収スペクトロメトリ,原子熒光スペクトロメトリなどの先進的な検出装置を備えています高温燃焼イオン染色体分析器重金属分析,元素分析,排出ガス熱値分析の 能力を持っています.灰の融点検出燃焼ボイラー水質試験,下水分析,揮発性廃棄物分析など

関連製品:

主な顧客は

会社紹介

Ruidingは,熱酸化機 (火焼場とも呼ばれる) を含む産業廃棄物燃焼処理システムのエンジニアリング,製造,建設,稼働サービスで専門です,熱回収システム (ボイラー),圧力容器,煙草ガス処理システム (DeSOX,DeNOx),プレート熱交換器など

Ruidingは環境保護工学2級 (廃棄ガス,廃棄物液体,廃棄物固体処理) EPC証明書,ASME証明書,A級のボイラー製造免許プレス容器のA2設計と製造証明書,GC1,GC2プレスパイプラインの設計と建設証明書.

騒ぎ250万平方メートルの建築面積をカバーし,専門職と技術スタッフが300人近くいます 500以上のエンジニアリングプロジェクトを完了しました国内外の様々な産業に広がっています石油化学業界で大きな市場シェアを持つ.

常連質問:

1会社の主要事業は?わかった
産業用廃棄物 (廃棄ガス/廃棄物液体/固体廃棄物) の3つの処理装置と特殊ボイラーのR&D,設計,生産,設置,投入に焦点を当てます.熱交換機など泥乾燥機など)
2業界資格の証明書を持っているか?
社内では,品質,環境,労働衛生,労働衛生,安全管理システムの認証が完了しました.環境保護の技術契約の2級資格を持っていること,B級特殊環境工学設計,A級ボイラー製造資格,A級ボイラー設置,検査および保守証明書,A2 圧力容器設計及び製造証明書, GC1, GC2 圧力パイプラインの設計と設置証明書,およびA級環境汚染管理 (廃棄物,廃棄ガス,廃棄物液体) の資格証明書.
わかった3主要な製品とは?
(1) 廃棄物ガス焼却装置:
再生性熱酸化炉 (RTO),再生性催化酸化炉 (RC0),催化酸化炉 (C0),高温熱焼却炉 (T0),カタリティスデニトリ化炉 (SCR)
(2) 液体廃棄物焼却装置:
有機廃棄物液体焼却機,塩を含む廃棄物液体焼却機,重部品残留物焼却機
(3) 固体焼却器:
組み合わせた回転炉焼却機,ガス制御ピロリシス焼却機,流体床焼却機,ステップ式焼却機
(4) A級ボイラー:
モジュール式廃棄熱ボイラー,トンネル廃棄熱ボイラー,炉とボイラー統合焼却ボイラー,大きな空洞膜壁ボイラー,火管ボイラー
(5) プレート熱交換器:
完全に溶接されたプレートプレート熱交換機,高効率の渦管熱交換機,高効率の螺旋管熱交換機
(6) 燃焼補助装置:
泥乾燥機 オーダーメイドバーナー 固体廃棄物粉砕機 VOC触媒
4国境を越えた協力の経験はありますか?

燃焼炉の構造の最適化,熱回収などをカバーする29の特許技術があります 中国で一流の設計チームを持っています焼却炉の技術に精通し,焼却炉の操作に精通している設計者は,堅牢な理論的基礎と豊かな設計と実用的な経験を持っています.国内外の先進機器の操作を組み合わせて プロセスと構造設計を行います設計応答は迅速であり,計画が購入者の要求に応じて時間内に変更され,購入者のデータとプロセスに従って最適化提案ができます.
5サービス範囲には何がありますか?
プロジェクトコンサルティング,設計,設備製造から設置,稼働まで,プレッシャーパイプラインとボイラーの改装をサポートします.
6参考になる成功事例は?
石油,化学,製薬,固体廃棄物処理を含む複数の産業にサービスを提供しています.典型的なケースには有機廃棄物ガスRTOシステム,化学廃棄物液体焼却プロジェクトなど
7協力や引上げは?
公式ウェブサイトのオンラインフォームを通じてご要望を提出するか,
テレフォン: +86 15606162805 ; +86 0510-87418884
メール: ruiding@rdee.com.cn
地址:中国江苏省イキシング市,シンツァウアン工業集中地域
8国際的なビジネス協力はありますか?
独立した輸入および輸出権を保持し,我々は,海外の顧客のために機器輸出と技術ソリューションカスタマイズサービスを提供することができます.
